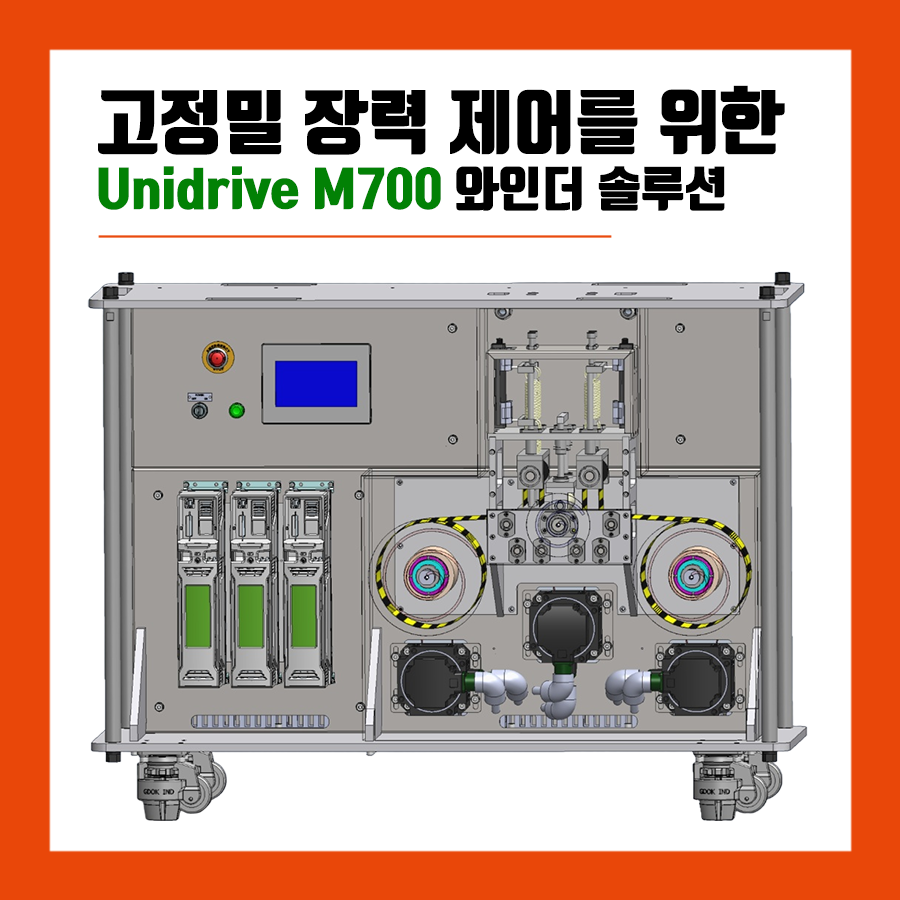

고정밀 장력 제어를 위한 Unidrive M700 와인더 솔루션 > 포토갤러리

• 목록

와인더 전용 기능

• 모든 설정 데이터는 공학 단위(Engineering Units)로 입력

*미터법(Metric) 또는 미국 표준 단위 선택 옵션

• 디지털 또는 아날로그 형식의 설정값(Set point) 데이터 지원

• 필드버스를 통한 고속 데이터 입력을 지원하는 전용 프로세스 데이터 레지스터

• 토크 모드(Torque Mode) 또는 속도 모드(Speed Mode)를 이용한 장력(Tension) 제어

• 로드셀(Load cell) 또는 댄서(Dancer) 피드백과 연동되는 PID 트림(Trim) 제어

• 속도비(Speed ratio) 또는 랩 카운트(Lap count, 권취 횟수)를 이용한 직경 계산

*랩 카운트 모드 내 트래버스(Traverse) 시스템 연동 옵션 제공

• 아날로그 입력을 통한 직접적인 직경 측정 방식 지원

• 고정 관성 및 가변 관성 요소에 대한 관성 보상 (Inertia compensation)

• 고정 및 동적 손실 보상 (Loss compensation)

*2점(Two-point) 또는 다점(Multipoint) 프로파일 셰이핑(Profile shaping) 지원

• 조정 가능한 테이퍼 시작점을 갖춘 테이퍼(Taper) 텐션 프로파일링

*선형(Linear) 또는 쌍곡선(Hyperbolic) 프로파일 적용 가능

• 정토크(Constant torque) 및 정출력(Constant power) 모터에 모두 대응하는 자동 조정 기능

• 아날로그 및 시리얼 데이터 입력 (개별 또는 혼합 사용 가능)

• 사용자 설정 가능한 I/O 제공

*병렬 또는 시리얼 인터페이스를 통해 개별 제어 기기, MMI 또는 PLC와 유연하게 연동

• 원단 단선(Web break) 감지 기능

• 댄서 압력 조절(Dancer pressure regulating) 시스템을 위한 아날로그 출력 지원

• 전원 차단 시 직경 데이터의 비휘발성 저장(안전 유지)
