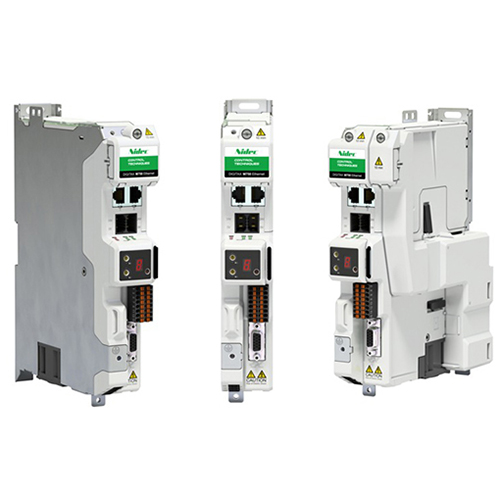

SERVO Digitax HD M750 Ethernet
페이지 정보
본문
중앙 집중식 및 분산 형 모션 애플리케이션을위한 네트워크 서보 드라이브
최소 크기, 최대 성능!
혁신적인 설계로 인해 옵션 모듈을 사용할 때 드라이브 크기 만 증가시켜 전체 구성에서 공간을 크게 절약 할 수 있습니다.
Digitax HD M750 이더넷의 유연성에 대한 자세한 내용은 아래 "옵션 및 액세서리"섹션을 참조하십시오.
혁신적인 설계로 인해 옵션 모듈을 사용할 때 드라이브 크기 만 증가시켜 전체 구성에서 공간을 크게 절약 할 수 있습니다.
Digitax HD M750 이더넷의 유연성에 대한 자세한 내용은 아래 "옵션 및 액세서리"섹션을 참조하십시오.
최대 성능
300 % 피크 전류 성능 펄스 듀티 과부하
높은 동적 성능을위한 최적화 된 제어 루프
최대 16kHz 스위칭 주파수 (8kHz로 지정된 기본 정격)
EnDat 2.2, Hiperface SinCos, Incremental Quadrature, SinCos, BiSS-C, SSI, Resolvers 등을 포함한 광범위한 피드백 기술을 지원합니다.
높은 토크 밀도, 낮은 관성 Unimotor HD 서보 모터를 갖춘 최대 성능 패키지
IEEE1588 V2에 의해 정의 된 Precision Time Protocol을 사용하여 드라이브간에 동기화 된 통신을 제공하는 RTMoE (Real-Time Motion over Ethernet)를 지원합니다.
분산 클럭은 모든 드라이브에서 위치, 속도 및 전류 루프를 자동으로 동기화하는 데 사용됩니다
동기식 순환 데이터의 경우 1ms 사이클 시간
동기식 주기적 데이터의 경우 1μs 미만의 지터 (일반적으로 (일반적으로 <200ns) 미만) 및 1ms주기의 고속 네트워크 동기화
Modbus TCP / IP, HTTP 및 SMTP 외에도 EtherNet / IP 또는 PROFINET RT의 다중 프로토콜 이더넷 지원
고급 1.5 축 모션 컨트롤러, 주요 기능은 다음과 같습니다.
- 250 μs 사이클 시간
- 모션 프로파일 생성기
- 전자 기어 박스
- 보간 캠
- 원점 복귀 기능
- 고속 위치 동결
최소 크기
40mm 드라이브 너비 및 옵션 브래킷은 22mm를 추가하여 최대 드라이브 너비 62mm를 제공합니다.
드라이브 열을 직접 쌓아 캐비닛 높이를 줄입니다. 특허를받은 Ultraflow ™ 기술은 드라이브 후면을 통해 캐비닛 외부로 직접 열을 방출합니다 (드라이브 방열은 드라이브 상단의 통풍구를 통해 표준으로 수행 할 수도 있음).
200mm 깊이의 캐비닛에 적합합니다.
쉬운 설치 및 설정
DIN 레일 정렬;
다축 설치가 용이 한 키트;
빠른 설정을위한 단일 모터 케이블 및 전자 모터 명판;
Unimotor HD 서보 모터와 원활한 모터 구동 페어링;
쉽게 액세스 가능한 플러그 형 커넥터;
Connect PC 도구 및 SD 카드를 사용한 신속한 시운전;
Machine Control Studio는 프로그래밍 자동화 및 모션 제어 기능을위한 유연하고 직관적 인 환경을 제공합니다.
IEC61131 표준 언어로 프로그래밍 가능
적응성
통신, 피드백, I / O 및 / 또는 머신 컨트롤러에 기능을 추가 할 수있는 2 개의 옵션 슬롯
멀티 프로토콜 이더넷
기내 안전
기계 안전으로 다운 타임 감소-통합 이중 안전 토크 오프-SIL3 (안전 무결성 레벨 3) 및 PLe (성능 레벨 e) 충족
